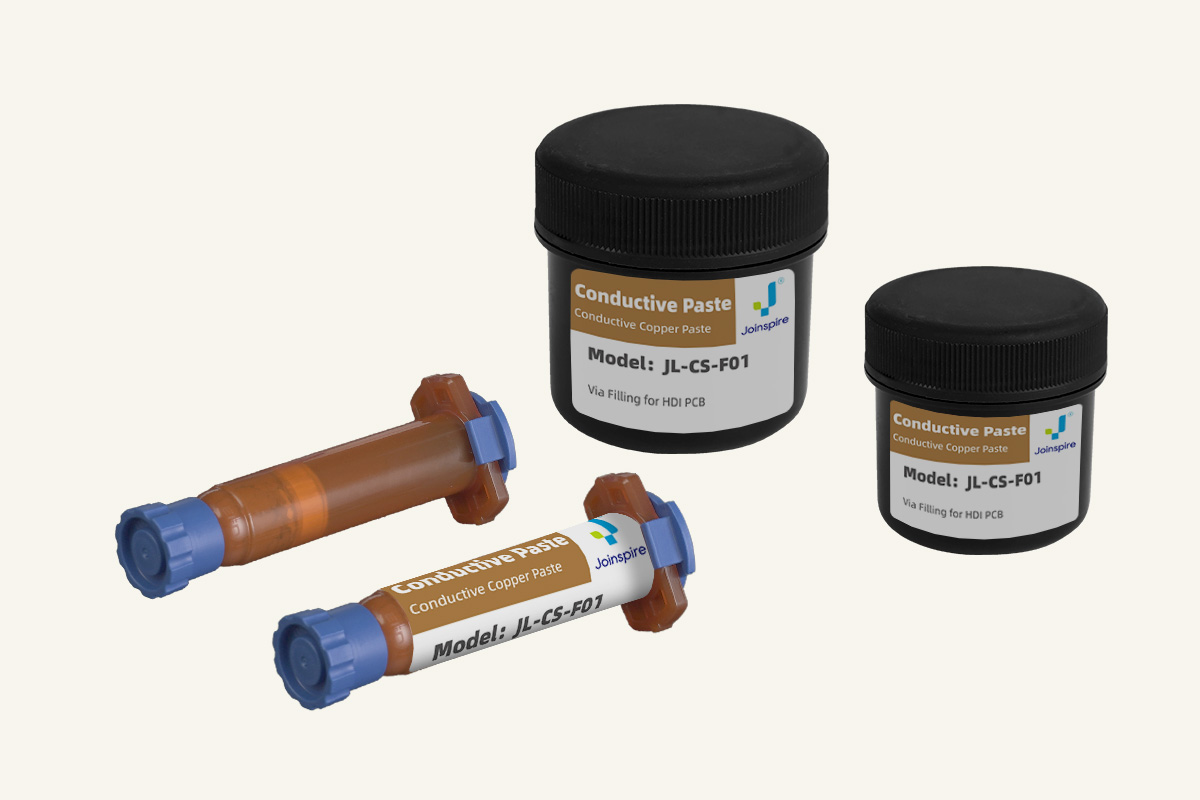

塞孔导电铜浆JL-CS-F01
分享

分享到微信

×
聚峰塞孔铜浆JL-CS-F01是专为高密度互连(HDI)板盲孔填充与填缝应用设计的高性能固化导电材料。它凭借 100% 固含量配方实现零收缩、零空洞、热膨胀率低、不易产生裂纹的优异填充,固化后形成连续致密的导电通路。其优异的填充性、附着力与低温快固特性,确保 HDI 板在复杂电路与严苛工况下的长期稳定性与可靠性,是电子制造中不可或缺的关键材料。
产品详情

塞孔导电铜浆 JL-CS-F01

1. 产品介绍

JL-CS-F01 导电铜浆是一款单组分塞孔导电树脂材料 ,且具有良好的导电稳定性。材料热膨胀率低 ,使其在加工与使用过程中保持良好的尺寸稳定性。产品不易产生裂纹 ,同时具有杰出的附着力 ,能够满足高性能电子制造的严苛要求。


2. 产品优势


      •   优异填充:产品填孔固化后,孔内零空洞、无裂纹,具备可靠导电性能。

      •   低温固化工艺:固化温度低至180℃,避免高温对基材造成损伤,适用于对热敏感的材料。

      •   高导电性:体积电阻率低于8×10⁻⁵Ω·cm,具有优异的导电性能。

      •   100%固含量:无溶剂挥发,绿色无危害且固化后体积稳定,减少收缩带来的应力问题。

      •   高温可靠性:通过12次回流焊测试后电阻变化率小于5%,保证长期使用稳定性。

•   无卤素、清洁无危害


3. 应用场景


     •   5G雷达与射频模块:满足高频信号传输对低损耗、高可靠性的要求。

     •   HDI PCB制造(人工智能领域):适用于需要多层堆叠、细线路、小孔径的PCB生产。



4.特征

物品

数据

测试方法

外观

棕色

目视

黏度

5~30 Pa.s

@ 20rpm ,粘度计

固体含量

100%

TGA

电阻率

10-4 Ω·cm

四点探针法

玻璃化转变温度(Tg)

160℃-190℃

TMA


CTE(<Tg)α 1

40-50ppm

TMA

CTE(>Tg)α2

110-130ppm

TMA

260℃总膨胀率

1.5-2.0%

TMA

附着力

100/100

百格法+3M 胶带法

固化条件

180℃ ,  60min

烧结气氛:氮气

储存温度

-10~10°C


保质期

3 个月


4.使用指导

1.   储存条件:建议存放于-10 ~10℃环境中 ,避光储存 ,并且避免储存在高湿度环境中。

2.   回温条件:产品从冷库取出后 ,建议在室温环境(25℃)  下放置 4h 以上充分解冻并擦去容器外的水分后使用。

3.   工艺应用:兼容点胶、印刷 ,适用于塞孔、填缝等多种应用场景。
